产品描述
一.产品名称:

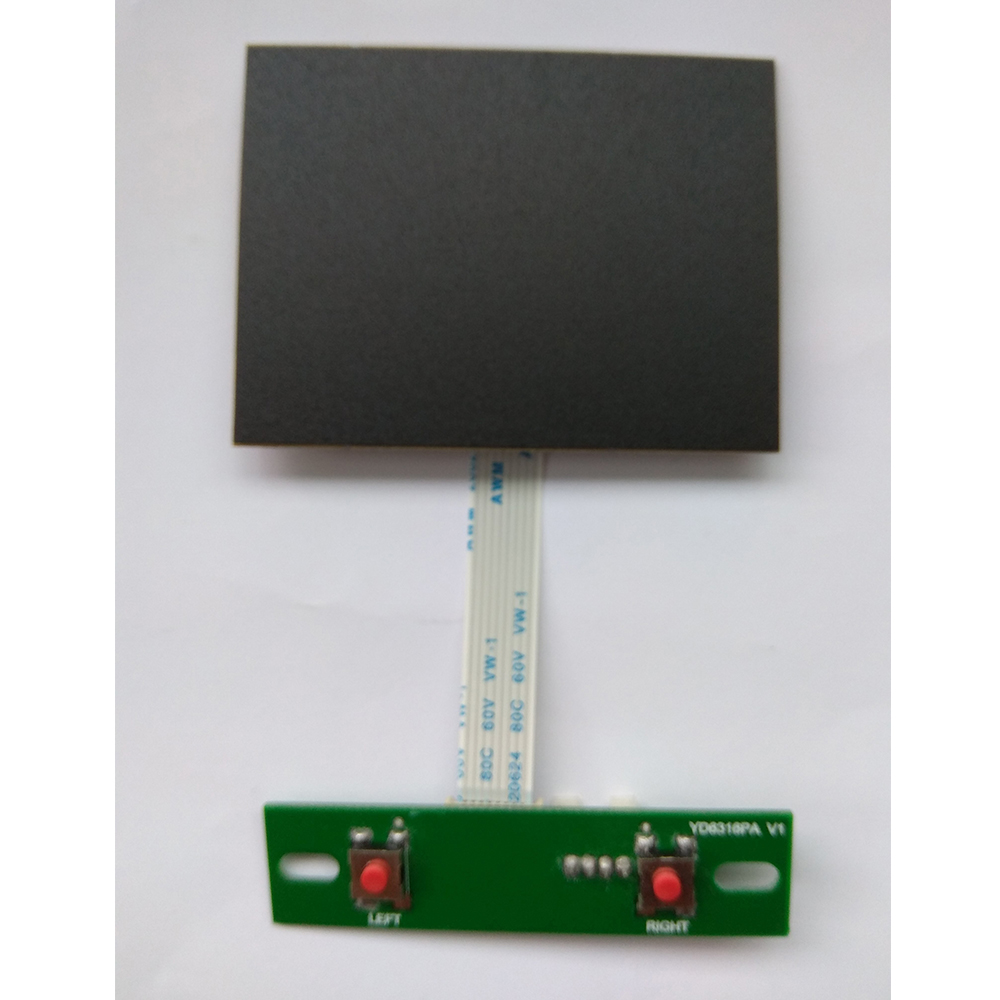

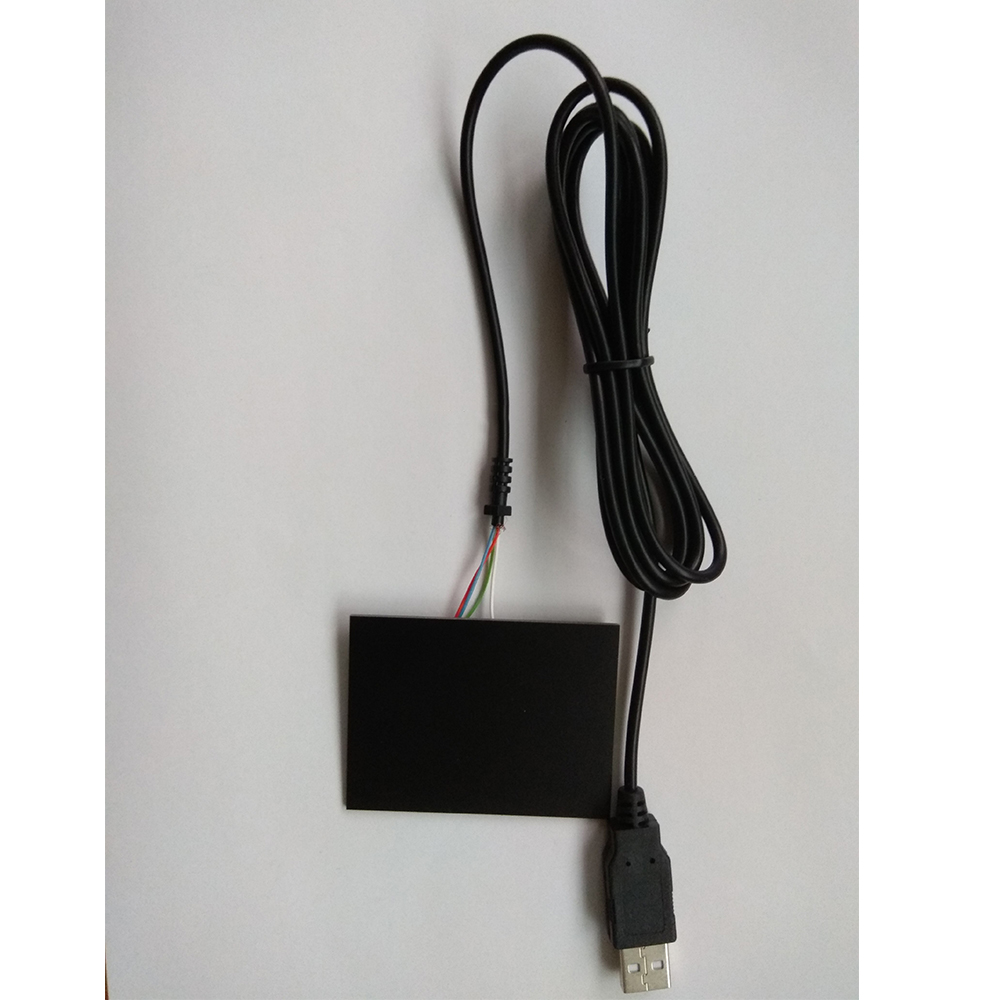

触摸式鼠标
二.工作原理:
当手指轻触电容板表面并平滑移动,电容板即能通过电容感应手指位置,
从而控制光标移动,实现触摸式鼠标功能,选配相应的手写识别软件,
即可增加中文手写输入功能。
三.产品特点:
1.准确定位;
2.轻触即可感应,用久不易疲劳;
3.没有可移动部件,可靠、稳定性高;
4.低功耗;
5.可用于密封环境,防水、防尘,耐磨;
6.体积小、重量轻,安装方便。
7 .即插即用,无需软件驱动!
四.运行特性:
1.X/Y分辨率:800dpi (40point/mm)
2. 界面接口:PS/2
五.输出特性:
8 Pin 1.0 mm FFC连接器输出功能
连接座及引脚说明:
TP CN1 连接座 PIN 定义 (CN1 FPC 座子规格:间距 0.5mm,H=1.0mm)
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
VDD
|
DAT
|
CLK
|
RIGHT
|
LEFT
|
GND
|
ORIEND
|
RSVD
|
参数
|
|
Condition
|
MIN
|
STANDARD
|
MAX
|
Nnit
|
工作电压
|
VCC
|
|
2.8
|
3.3
|
5.0
|
V
|
输入泄露
|
IIN
|
V IN =V CC, V SS
|
|
|
1
|
A
|
输入高压
|
VIH
|
|
2.0
|
|
|
V
|
输入低压
|
VIL
|
|
|
|
0.8
|
V
|
输出低压
|
VOL1
|
I OL1 = 10 mA
|
|
0.4
|
|
V
|
ESD 等级
|
|
|
4
|
4
|
8
|
KV
|
Sym. Condition 最小标准最大单位
六.物理特性:
2.感应面积:61.5×46.5 (mm) 厚度1.2mm(PCBA 1.0MM, 表面麦拉片:0.2mm)
3.厚度:PCB厚1.0mm
4. 重量:14.5±1 (g)
七.环境特性:
1. 工作温度:-40℃~70℃
2. 工作湿度:5%~95% ,无凝露
3. 存贮温度:-45℃~+85℃
4. 工作电压:5.0Volt±10%
5. 工作电流:5mA(正常)
表面耐压:15KV
电压VCC 2.6V to 5V
输入电压VIN -0.3V to +6V
输出电压VOUT -0.3V to +6V
八.支持操作系统:
支持任何操作系统:Win,Liunx等多种操作系统.
(注:无需安装任何驱动,即插即用!)
操作说明:
轻击 - 功能跟 “击鼠标的左键”相同
双击 -功能跟 “双击鼠标的左键”相同
轻击和拖拉 -功能跟 “击鼠标的左键并拖拉”相同
